Uniwarm klimaatsysteem - 28 mm vloeropbouw

Wat is het Uniwarm klimaatsysteem?

Het Uniwarm-klimaatsysteem is een droog vloerverwarmingsconcept dat met een slanke gipsvezelopbouw toch voldoende massa en stijfheid levert. De volledige vloer bestaat uit:

• 18 mm gipsvezelplaten met fabrieksmatig gefreesde sleuven;
• daarin 12 mm vloerverwarmingsbuizen die strak in die sleuven worden geklemd;
• een extra 10 mm gipsvezel afdek- en belastingsplaat die bovenop wordt verlijmd.

Zo ontstaat een dunne, stijve en goed warmtegeleidende vloeropbouw van ongeveer 28 mm exclusief afwerkvloer. Omdat er geen natte chape meer nodig is, is er geen wachttijd: na het verlijmen kan direct worden vlakgemaakt en kan de definitieve vloerafwerking (tegels, parket, laminaat, LVT, enzovoort) worden gelegd zolang deze geschikt is voor vloerverwarming. Het systeem is inzetbaar voor verwarmen en koelen en is populair in renovaties, houtskeletbouw, bij gebruik van een isolerende akoestische CircoFloor vloeropbouw en CLT-vloeren waar opbouwhoogte en gewicht zeer kritisch zijn.

In België zijn Uniwarm-platen verkrijgbaar via Eurabo.

Hoe is de vloer exact opgebouwd?

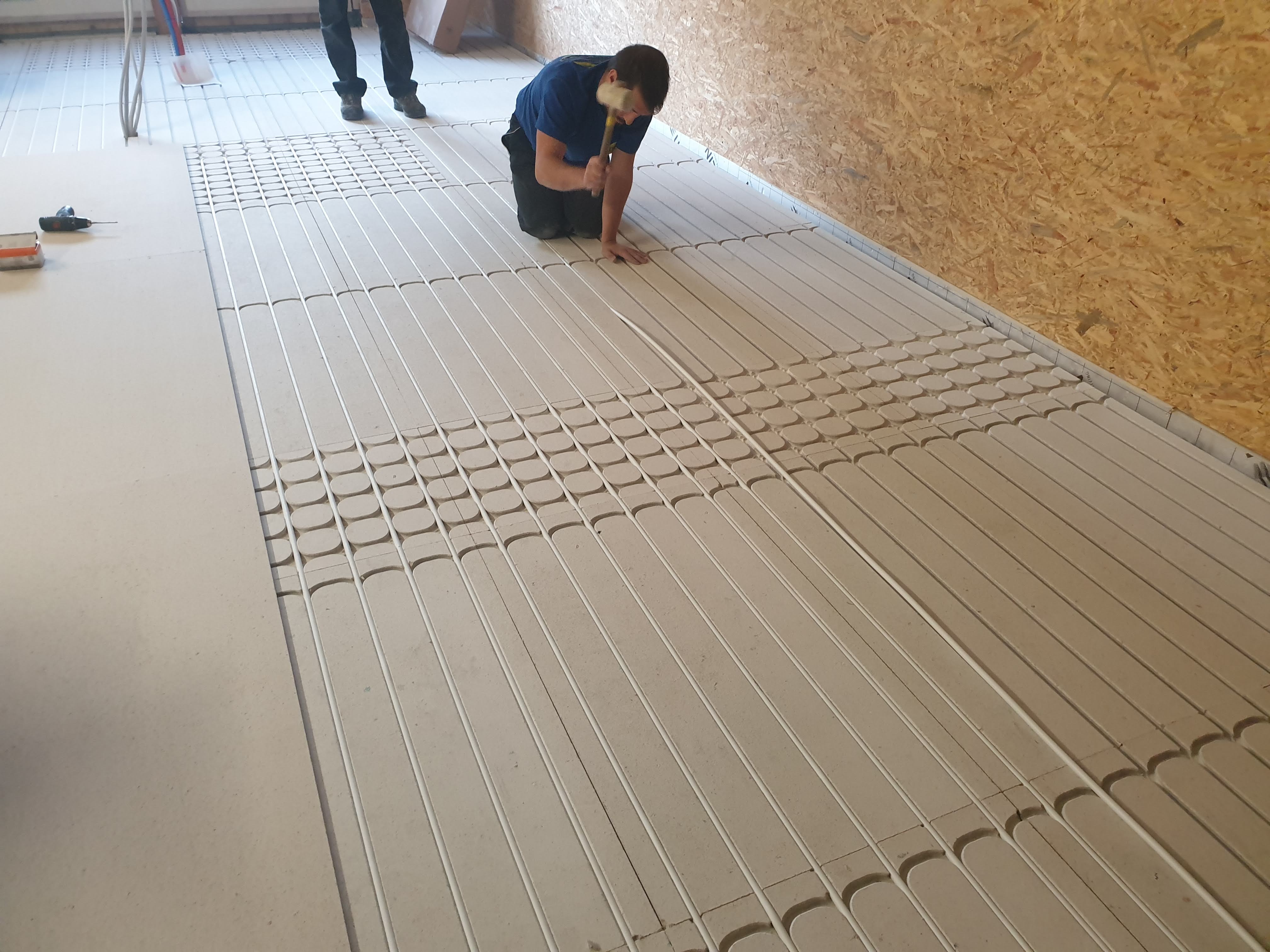

1. 18 mm gipsvezelplaat met sleuven

   De basis is een 18 mm dikke gipsvezelplaat waarin het volledige legplan nauwkeurig is gefreesd. De homogene gipsvezelplaat:

   • geleidt warmte uitstekend;
   • fungeert als warmtebuffer;
   • zorgt voor een stijve, stabiele ondervloer.

   De sleuven lopen niet volledig door de plaat heen, waardoor de buizen hoog in de gipsvezel liggen en dicht bij de afwerkvloer blijven. Dat zorgt voor een snelle reactietijd en gelijkmatige oppervlaktetemperatuur.



2. Vloerverwarmingsbuizen in de sleuven

   De buizen worden aansluitend in de sleuven gedrukt; platen met rechte sleuven dienen voor de lange trajecten en platen met bochten faciliteren de keerzones. Doordat de buizen hoog in de plaat liggen en rondom door gipsvezel worden omsloten, reageert de vloer snel op warmtevraag en werkt hij optimaal met lage aanvoertemperaturen zoals bij warmtepompen of condensatieketels.

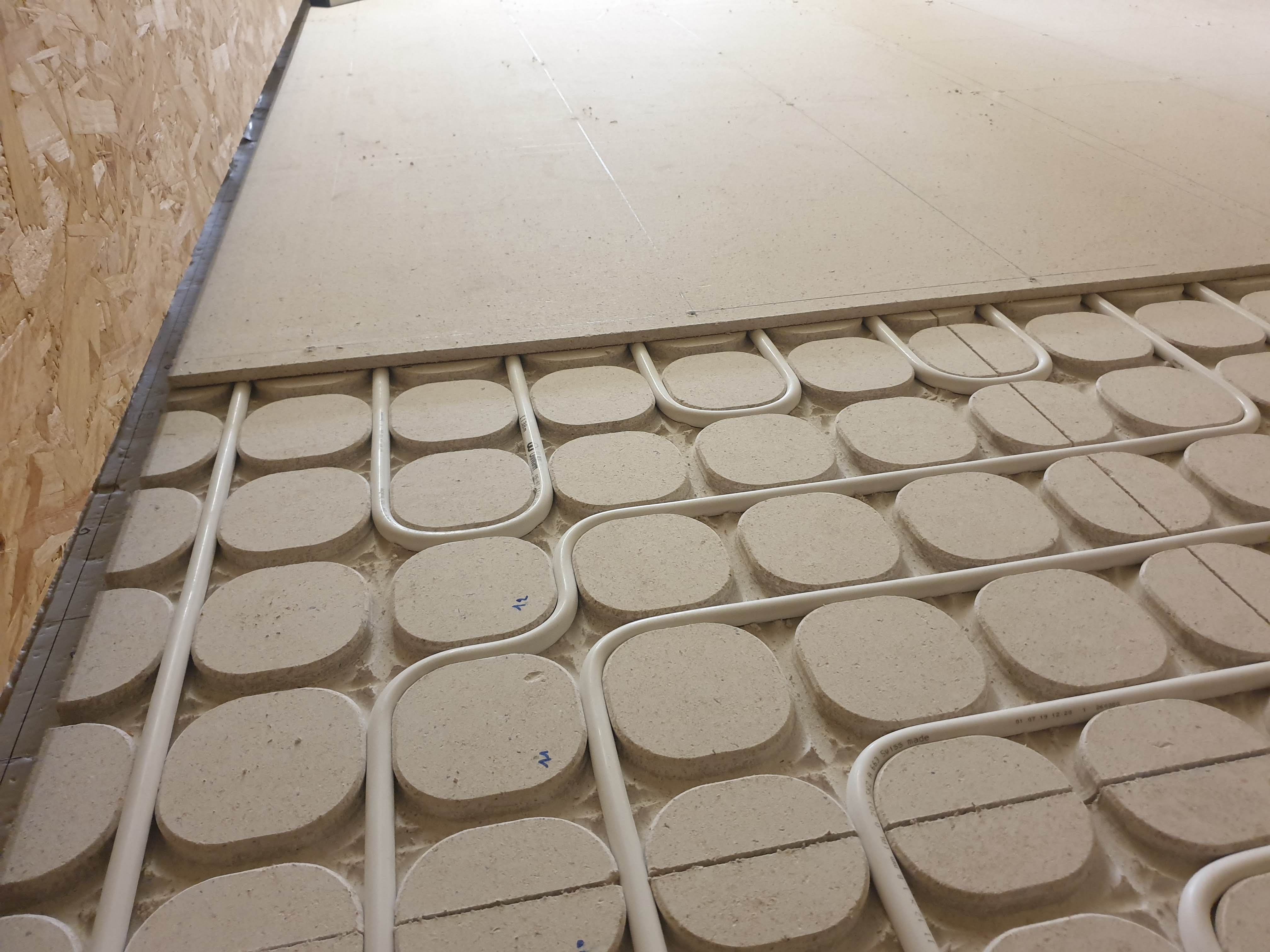

3. 10 mm gelijmde gipsvezel afdekplaat

   Na het leggen en testen van de buizen wordt een extra 10 mm gipsvezelplaat volvlaks verlijmd bovenop de gefreesde plaat. Deze afdeklaag maakt van de vloer een stijve schijf, spreidt de belasting van meubels en verdeelt de warmte nog egaler. Het resultaat is een perfect egale ondergrond voor egalisatie en afwerking. Voor normaal woongebruik volstaat de combinatie van 18 mm plus 10 mm; bij hogere puntbelastingen kan eventueel nog een extra plaatlaag worden toegevoegd.



Waar kun je het Uniwarm-systeem inzetten?

Het Uniwarm-klimaatsysteem past in uiteenlopende situaties, zolang de ondergrond vlak, stabiel en dragend is:

• Renovatie op bestaande vloeren: vlakke betonvloer of chape, oude tegelvloer (na controle en egalisatie) of een bestaande dekvloer met voldoende draagkracht.
• Houten verdiepingsvloeren, CLT en houtskeletbouw: laag systeemgewicht, geen natte chape in hout en beperkte opbouwhoogte waardoor deuren en trappen behouden kunnen blijven.
• Circulaire combinaties: Uniwarm kan als bovensysteem op een circulaire, isolerende ondervloer (bijvoorbeeld CircoFloor of een biobased vulling) worden geplaatst, zolang de basis vlak en stevig is.

Hoe verloopt de plaatsing - in grote lijnen?

Onderstaande stappen geven een eerste beeld; voor de uitvoering telt altijd de officiele Uniwarm-montagehandleiding.

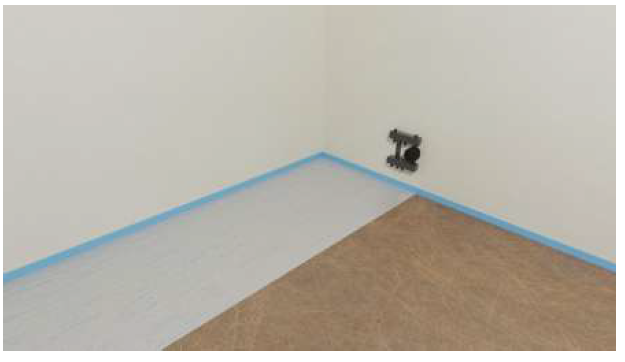

1. Ondergrond en voorbereiding



   De ondergrond moet vlak, droog, hard en stabiel zijn. Rotte planken of losse tegels worden verwijderd en vervangen. De ruimte moet wind- en waterdicht zijn, randstroken worden langs alle wanden aangebracht en, afhankelijk van de opbouw, kan een folie, alufoam of akoestisch vilt als tussenlaag worden voorzien.

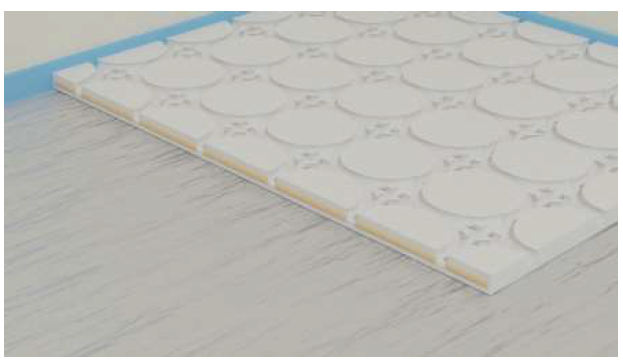

2. 18 mm klimaatplaten leggen en verlijmen



   De gefreesde platen worden volgens legplan gelegd, idealiter in verspringend verband met voldoende overlap. Onderlinge voegen worden verlijmd zodat de platen een stijve laag vormen.

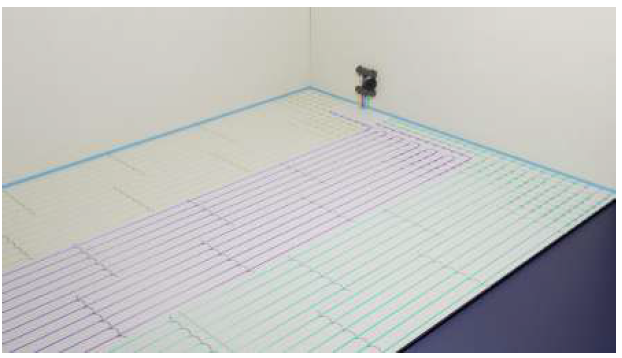

3. Buizen plaatsen



   De 12 mm buizen worden met een rubber hamer in de sleuven gedrukt. Trajecten worden per groep uitgezet, waarbij de kringlengtes uit het legplan worden aangehouden.

4. Zone rond de verdeler opvullen



   Het deel bij de verdeler waar geen platen liggen, wordt vlak gevuld met een vulmassa tot hetzelfde niveau als de klimaatplaten.

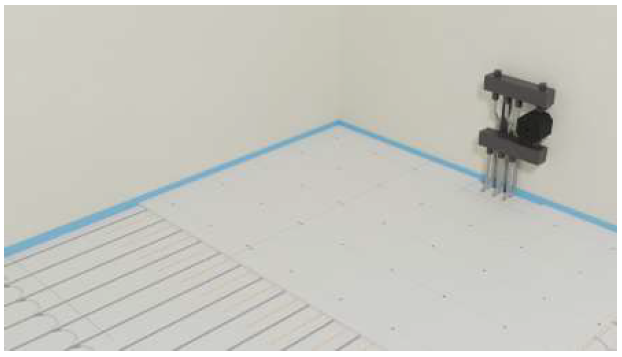

5. 10 mm belastingsplaat verlijmen en vastschroeven



   Bovenop de platen komt een 10 mm gipsvezel belastingsplaat die volvlaks wordt verlijmd en, waar nodig, wordt vastgeschroefd met een patroon dat tussen de buizen blijft. Daarna wordt de randisolatie vlak afgesneden.

6. Installatie en opstookprotocol

   De installateur vult, ontlucht en regelt het systeem in en laat een opstook- en afkoelprotocol uitvoeren. Zo is de vloer volledig voorbereid voordat de afwerking wordt aangebracht.

Belangrijkste voordelen

1. Zeer lage opbouwhoogte: met 18 mm gefreesde plaat plus 10 mm afdekplaat zit de systeemdikte rond 28 mm (exclusief afwerking), wat in renovatie veel aanpassingen scheelt.
2. Droogbouw zonder wachttijd: geen cementchape betekent geen weken droogtijd en geen risico op restvocht in hout of lichte constructies.
3. Snelle en gelijkmatige warmteafgifte: gipsvezel geleidt warmte goed en de buizen liggen hoog, waardoor het systeem snel reageert en lage bedrijfstemperaturen mogelijk zijn. Dat maakt koelen in de zomer eveneens haalbaar.
4. Licht maar sterk: de platen zijn licht genoeg voor houten vloeren, maar vormen samen een stijve schijf die normaal woongebruik draagt. Voor zware puntlasten kan lokaal een extra plaatlaag worden toegevoegd.
5. Duurzame materiaalkeuze: gipsvezel bestaat uit gips en cellulosevezels, is brandvertragend en recyclebaar. De droge opbouw sluit goed aan bij circulaire vloerconcepten.

Met welke vloerafwerkingen combineer je Uniwarm?

In principe werkt Uniwarm met alle gebruikelijke vloerafwerkingen, mits de afdekplaat vlak en stabiel is en de gekozen vloer geschikt is voor vloerverwarming. Denk aan:

• Keramische tegels en natuursteen: eventueel eerst egaliseren, vervolgens een lijm die geschikt is voor gipsvezel en vloerverwarming gebruiken en uitzetvoegen respecteren.
• Laminaat, LVT en parket: zwevend of verlijmd volgens voorschrift van de fabrikant en letten op maximale oppervlaktetemperatuur en restvocht.
• Vinyl, PVC en designvloeren: vereisen een zeer vlakke, goed afgewerkte gipsvezelplaat met de juiste primer en lijm.

Waarop letten bij ontwerp en plaatsing?

• Ondergrond: moet vlak, hard en stabiel zijn; laat twijfelachtige vloeren vooraf beoordelen en versterken.
• Legplan: werk met een duidelijk plan voor platen en buizen inclusief h.o.h.-afstand, zones, verdelerpositie en dilataties.
• Verlijming: gebruik de juiste lijm voor gipsvezel-op-gipsvezel en volg de verwerkingsinstructies.
• Randstroken: plaats langs alle stijve opstanden een randstrook om spanningen en geluidsbruggen te vermijden.
• Dilatatieprofiel: als in een ruimte meer dan 20 meter platen naast elkaar van het systeem gelegd worden, moet u een dilatatieprofiel voorzien; in kleinere ruimtes is de uitzetting verwaarloosbaar.
• Afwerking: kies egalisaties, lijmen en vloerbedekkingen die expliciet geschikt zijn voor vloerverwarming en gipsvezel.
