Ecoschelp en CaNaDry
Schelpen en droge kalkhennep vloerisolatie
Ecoschelp + CaNaDry zijn een dampopen vloeropbouw. Je stort en walst het in lagen, het buffert vocht, dempt geluid en je kunt meteen verder werken omdat er geen droogtijd is.
Ecoshelp schelpen vormen een natuurlijke bufferlaag die vocht tegenhoudt en zo de vloer beschermt. Bij vloeropbouwen op volle grond werken ze isolerend én vochtwerend: ze sluiten de bodem af, voorkomen opstijgend vocht en dragen bij aan een drogere, duurzame vloerconstructie vooral nuttig bij vochtige ondergronden of in zones met risico op optrekkend vocht.
CaNaDry is een biocomposiet van hennepscheven en kalk dat dient als natuurlijke vloerisolatie in circulaire vloeropbouwen. Het combineert de voordelen van kalkhennep met een droge, snel plaatsbare formule, waardoor vloeren efficiënt kunnen worden geïsoleerd zonder lange droogtijden. Afhankelijk van de situatie op volle grond, op beton of tussen verdiepingen wordt een aangepaste opbouw gevolgd.
Technische specificaties Ecoschelp
| Herkomst | Noordzee, Waddenzee en Zeeuwse wateren (gewassen met zoet water) |
|---|---|
| Granulometrie | 15 – 35 mm (volle schelpen, niet gebroken) |
| Soortelijk gewicht (droge schijnbare massa) | 600 – 1000 kg/m3 |
| Thermische geleidbaarheid | λd = 0.106 W/m·K (TU Delft) ; λui = 0.155 W/m·K ; λue = 0.195 W/m·K |
| Druksterkte bij 10% vervorming (EN 826:2013) | 60 – 122 kPa |
| Elasticiteitsmodulus (E-modulus) | 3.4 – 4.3 MN/m² (afhankelijk van verdichting) |
| Hoek van inwendige wrijving | 30° – 40° |
| Cohesie | 0 kPa (geen samenhang tussen korrels) |
| Capillariteit | Niet-capillair, vochtwerend en stankwerend |
| Buffercapaciteit (infiltratie) | 860 l/m³ (TU Delft – Dr. Ir. M. Ottelé, 2016) |
| Ecologische eigenschappen | Natuurlijke grondstof, volledig recycleerbaar, rot- en schimmelbestendig |
| Aanbevolen laagdikte | 30 cm (onder vloerplaat of fundering op volle grond) |
Technische specificaties CaNaDry
| Soortelijk gewicht (DIN EN 1602, 2013-05) | 175 kg/m3 (± 2.5%) |
|---|---|
| Thermische geleidbaarheid | λd = 0.054 W/m·K ; λui = 0.060 W/m·K |
| Faseverschuiving | ~16 h bij 24 cm laagdikte |
| Dampdiffusieweerstand μ (DIN EN ISO 12572, 2017-05) | μ ~ 1.6 (sterk dampopen) |
| Warmteopslagcapaciteit | C = 2300 J/(kg.K |
| Brandreactie (EN 13501-1:2018) | B1,s1,do |
| Contactgeluidreductie | Lw 25 dB (CaNaDry (6cm) op betonplaat gestort met acoustic foam® 4 x 2mm) |
| Contactgeluidreductie | Lw CaNaDry (6cm) op betonplaat gestort |
| Gemiddelde druksterkte (EN 826:2013) | 426 kPa bij 10% vervorming |
Plaatsingsscenario's

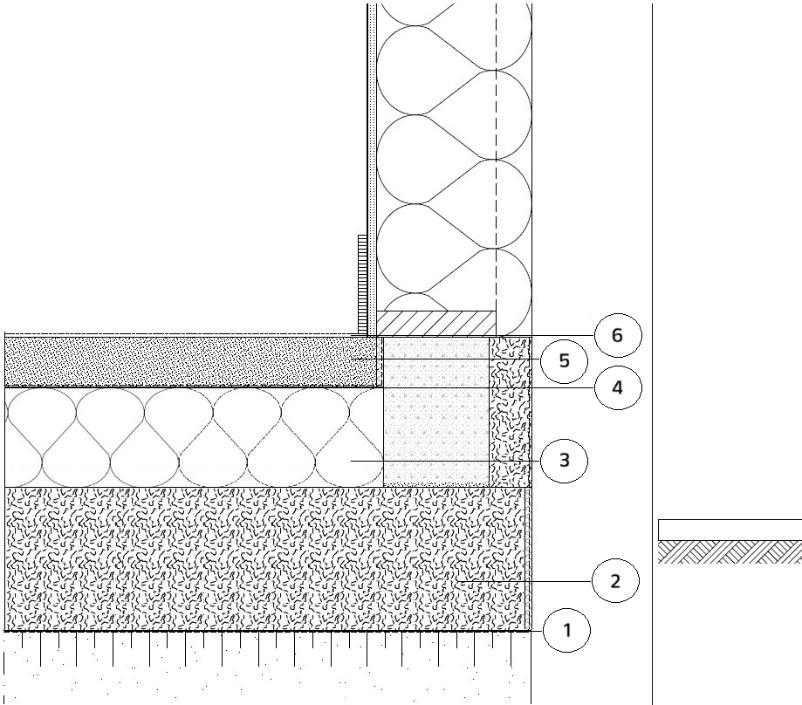

1. Op volle grond
- Voor de plaatsing moet de volle grond in de ruimte worden uitgegraven tot ongeveer 50 centimeter onder het afgewerkte vloerniveau.
- Plaats een geotextiel op de uitgegraven grond om te voorkomen dat er gronddeeltjes in de schelpenlaag terechtkomen.
- Vervolgens wordt er een laag van minimum 25 - 30 centimeter volle schelpen aangebracht. Deze laag doet dienst als isolatielaag en hoeft niet te worden aangedamd.
- Voorzie standaard een waterkerende folie overheen de oppervlakte en die verticaal tegen de muren of funderingsaanzet oploopt.
- Plaats een isolatie- of zettingsboord aan de randen om warmteverlies tussen de muur en de vloer te voorkomen.

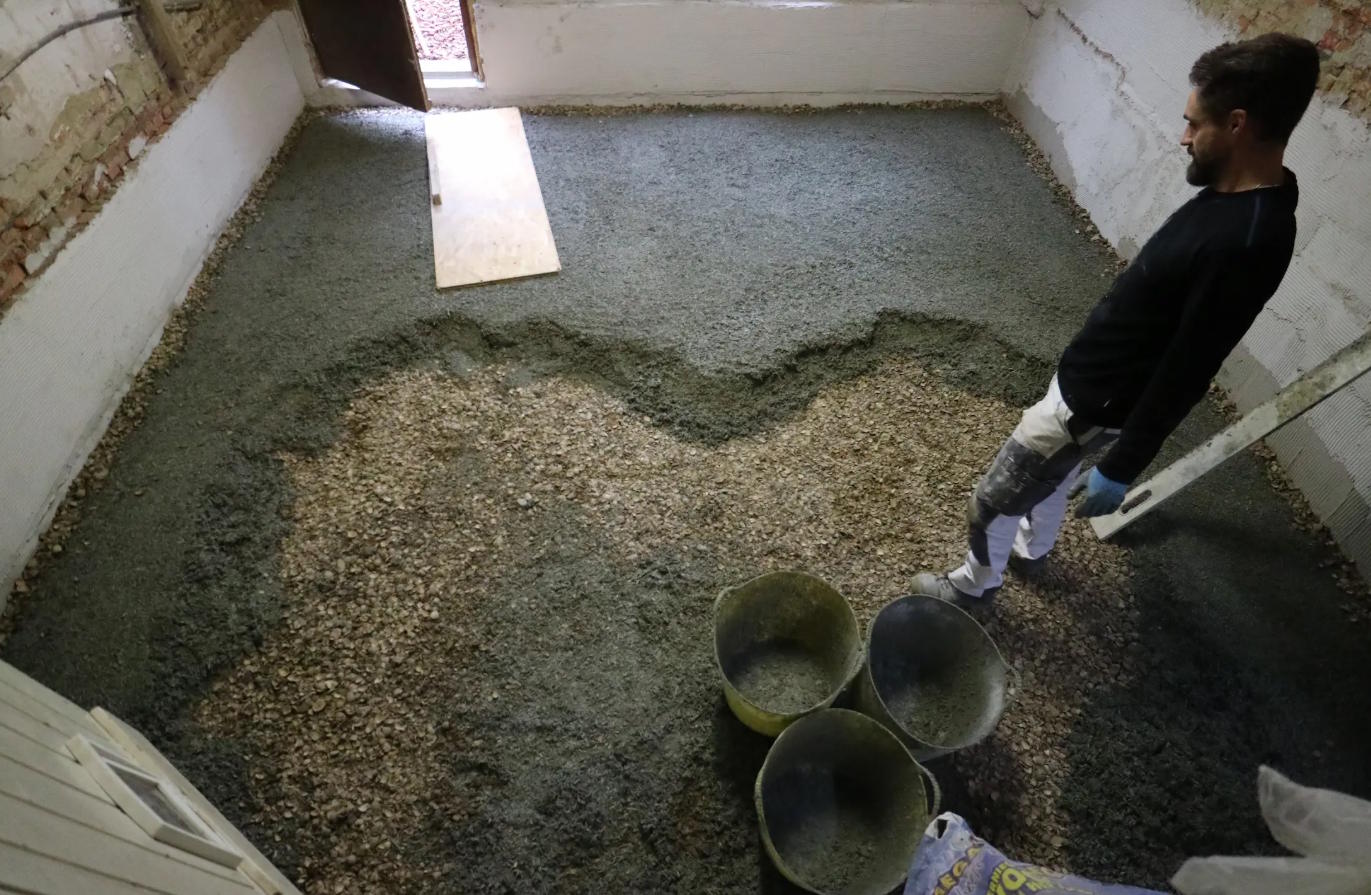

- Plaats de CaNaDry kalkhennep in lagen van max. 10 cm hoogte. Gebruik voor het aandammen een wals (gebruik hiervoor nooit een trilplaat).
- Bij een isolatiedikte groter dan 10 cm wordt dit proces herhaald tot men de gewenste dikte bereikt. Er wordt aangeraden een laser te gebruiken voor de bepaling van de hoogte.
Afwerking met een cement chape
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag. Vloerverwarming kan op netten op deze folie worden bevestigd.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de cementdekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampopen vloerafwerking
- De Fermacell-platen of kalkgebonden chape dekvloer wordt rechtstreeks op de CaNaDry-laag geplaatst zonder scheidingsfolie.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampdichte vloerafwerking
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de Fermacell-platen of kalkgebonden chape dekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type ESB, OSB)
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- De ESB- of OSB-platen worden steeds in 2 geschrankte lagen geplaatst op de folie en afgewerkt met laminaat, parket, LVT, kurk of andere afwerkingen volgens de richtlijnen van de fabrikant.
Plaatsingsscenario's

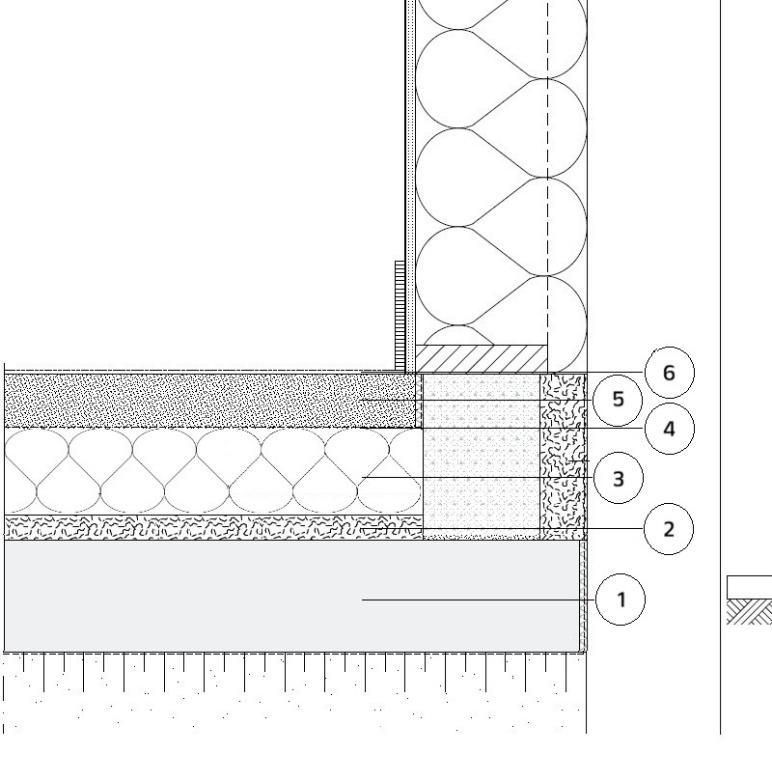

2. Betonplaat op volle grond
- Bij een betonplaat van minder dan 30 cm blijft de plaat capillair actief. Voeg in dit geval minimaal 5 cm drainerende laag toe voordat je CaNaDry aanbrengt.
- De drainerende laag kan bestaan uit Ecoschelp, glasschuimgranulaat, kleikorrels of andere drainerende materialen met daarop een geotextiel.
- Bij een betonplaat van 30 cm of meer kunnen voorzieningen en CaNaDry rechtstreeks op de plaat worden aangebracht.
- Hierop worden voorzieningen voor sanitair en elektriciteit aangebracht.
- Plaats een isolatie- of zettingsboord aan de randen om warmteverlies tussen de muur en de vloer te voorkomen.
- Plaats de CaNaDry kalkhennep in lagen van max. 10 cm hoogte. Gebruik voor het aandammen een wals (gebruik hiervoor nooit een trilplaat).
- Bij een isolatiedikte groter dan 10 cm wordt dit proces herhaald tot men de gewenste dikte bereikt. Er wordt aangeraden een laser te gebruiken voor de bepaling van de hoogte.
Afwerking met een cement chape
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag. Vloerverwarming kan op netten op deze folie worden bevestigd.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de cementdekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampopen vloerafwerking
- De Fermacell-platen of kalkgebonden chape dekvloer wordt rechtstreeks op de CaNaDry-laag geplaatst zonder scheidingsfolie.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampdichte vloerafwerking
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de Fermacell-platen of kalkgebonden chape dekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type ESB, OSB)
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- De ESB- of OSB-platen worden steeds in 2 geschrankte lagen geplaatst op de folie en afgewerkt met laminaat, parket, LVT, kurk of andere afwerkingen volgens de richtlijnen van de fabrikant.
Plaatsingsscenario's
3. Verdiepingsvloer
- Eerst worden voorzieningen voor sanitair en elektriciteit aangebracht.
- Plaats een isolatie- of zettingsboord aan de randen om warmteverlies tussen de muur en de vloer te voorkomen.
- Plaats de CaNaDry kalkhennep in lagen van max. 10 cm hoogte. Gebruik voor het aandammen een wals (gebruik hiervoor nooit een trilplaat).
- Bij een isolatiedikte groter dan 10 cm wordt dit proces herhaald tot men de gewenste dikte bereikt. Er wordt aangeraden een laser te gebruiken voor de bepaling van de hoogte.
Afwerking met een cement chape
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag. Vloerverwarming kan op netten op deze folie worden bevestigd.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de cementdekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampopen vloerafwerking
- De Fermacell-platen of kalkgebonden chape dekvloer wordt rechtstreeks op de CaNaDry-laag geplaatst zonder scheidingsfolie.
Afwerking met vloerplaten (type Fermacell) of kalkgebonden chape dekvloer in combinatie met een dampdichte vloerafwerking
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- Aan de randen van de ruimte wordt een randisolatie geplaatst om contactgeluiden te vermijden en krimp/uitzetting mogelijk te maken.
- Plaats de Fermacell-platen of kalkgebonden chape dekvloer volgens de richtlijnen van de producent.
Afwerking met vloerplaten (type ESB, OSB)
- Plaats een dampopen scheidingsfolie (Sd < 0.5 m) bovenop de CaNaDry-laag.
- De ESB- of OSB-platen worden steeds in 2 geschrankte lagen geplaatst op de folie en afgewerkt met laminaat, parket, LVT, kurk of andere afwerkingen volgens de richtlijnen van de fabrikant.
Vuistregels en detailtips
- CaNaDry mag niet gebruikt worden om vochtproblemen te remediëren. Wanneer men CaNaDry wenst toe te passen op volle grond, dient men de hoogste stand van het grondwaterpeil na te gaan. Er dient ten alle tijden minstens een drainerende laag van minstens 25cm boven hoogste waterstand voorzien te worden voor plaatsing CaNaDry. Indien er alsnog waterinfiltratie mogelijk is, dienen drainagebuizen voorzien te worden.
- Wanneer opstijgend vocht aanwezig is in muren of in de funderingsaanzet onder het maaiveld, dient contact met de CaNaDry te worden vermeden. Voorzie een waterkerende folie die verticaal tegen de muren of funderingsaanzet oploopt.
- CaNaDry kan na plaatsing onmiddellijk verder afgewerkt worden.

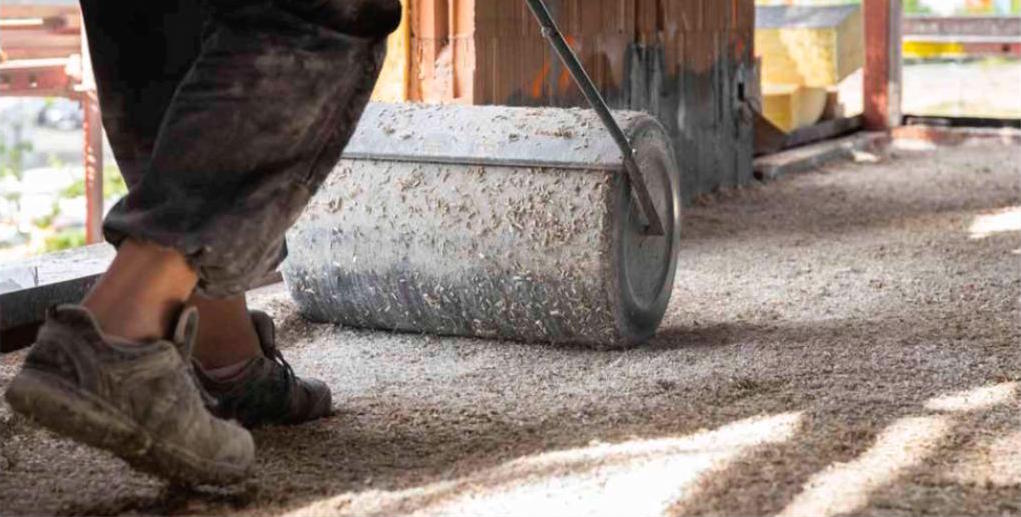

- Gebruik nooit een trilplaat; wals in lagen van maximaal 10 cm voor een gelijkmatige verdichting. Er wordt aangeraden met een tuinwals te werken (min. 45kg).
- Behoud de dampopenheid: kies een scheidingsfolie met Sd < 0.5 m, tenzij je een kalkdekvloer met dampopen afwerking gebruikt .
- Vermijd direct contact met staal (ook gegalvaniseerd); scherm metalen onderdelen af .
- Praktijkrichtwaarde minimale dikte: toepasbaar vanaf ongeveer 4 cm, afhankelijk van de gekozen afwerking.
- CaNaDry® wordt geleverd in zakken van 55L of bigbags van 1.2m³.
Bewaring en veiligheid
- Bewaar CaNaDry droog en verwerk binnen 12 maanden na productie .
- Draag bij verwerking handschoenen en oog- of gelaatsbescherming, ventileer de ruimte en vermijd contact met huid en ogen; bewaar buiten bereik van kinderen .
