GEOCELL schuimglasgranulaat

Draagkrachtige, isolerende en capillairbrekende onderbouwlaag

GEOCELL is een licht granulair materiaal uit gerecycleerd glas dat in vloer- en funderingsopbouwen wordt toegepast als lastafdragende isolatie, capillairbrekende laag en drainerende vulling.

In de aangeleverde documenten wordt GEOCELL vooral ingezet onder funderingsplaten, in niet-onderkelderde en onderkelderde situaties, en in renovatiedetails waar een lichte, dampopen en vochtrobuuste basis nodig is.

Aanbrengen van GEOCELL schuimglasgranulaat op de werf
GEOCELL wordt los gestort en vervolgens gecontroleerd verdicht tot de gewenste inbouwhoogte.

Technische kerncijfers (uit aangeleverd toepassingsheft)

Materiaal Schuimglasgranulaat uit gerecycleerd glas
Korrelmaat ca. 10-60 mm
Schuettgewicht / transportgewicht ca. 150 kg/m³
Warmtegeleiding (gedeclareerd) λ90 < 0,08 W/mK
Bemessingswaarde warmtegeleiding λbem 0,11 W/mK
Design druksterkte fcd 275 kN/m²
Drukspanning (belemmerde zij-uitzetting) ≥ 570 kPa
Inwendige wrijvingshoek ca. 45-48°
Diffusiegedrag Diffusie-open (μ < 1)
Capillariteit Capillairbrekend t.o.v. opstijgend water
Wateropname (onder water) < 10 vol% (reversibel); inwendig korrelwater 0 vol%
Brandklasse Onbrandbaar, klasse A1
Vorst-dooi gedrag Vorstbestendig volgens aangeleverde gegevens

Dimensionering en verdichting

Het toepassingsheft gebruikt de volgende eenvoudige volumeberekening:

L = Ap x Hv x v

  • L: benodigde leverhoeveelheid (m³)
  • Ap: grondoppervlak (m²)
  • Hv: gewenste afgewerkte inbouwhoogte (m)
  • v: verdichtingsverhouding (typisch 1,3)

Voorbeeld uit de bron: bij 125 m² en 0,30 m afgewerkte hoogte geeft dit ongeveer 49 m³ levervolume (125 x 0,30 x 1,3).

In de documentatie wordt meestal met 1,3:1 verdichting gewerkt; ook 1,6:1 komt als sterkere verdichting voor.

Plaatsing in grote lijnen

  1. Erdplanum voorbereiden: draagkrachtige en vlakke ondergrond, afvoerleidingen op niveau.
  2. Geotextiel leggen: richtwaarde 150 g/m², met overlap en voldoende opstand/overstand.
  3. GEOCELL storten: los of via bigbags, gelijkmatig verdelen op markeerhoogte.
  4. Verdichten: op kleine vlakken met lichte trilplaat, op grotere vlakken met rol; gecontroleerd en niet overmatig.
  5. Tweelaagse uitvoering: bij grotere laagdiktes in twee lagen storten en telkens verdichten.
  6. Scheidingslaag: geotextiel inslaan en PE-folie voorzien als bescherming tegen cementmelk.
  7. Vervolgopbouw: funderingsplaat of andere bovenopbouw volgens statische en bouwfysische eisen.

In de bron staat expliciet dat toepassing in de kapillaire zone van grondwater en bij drukkend water niet toegelaten is zonder bijkomende maatregelen.

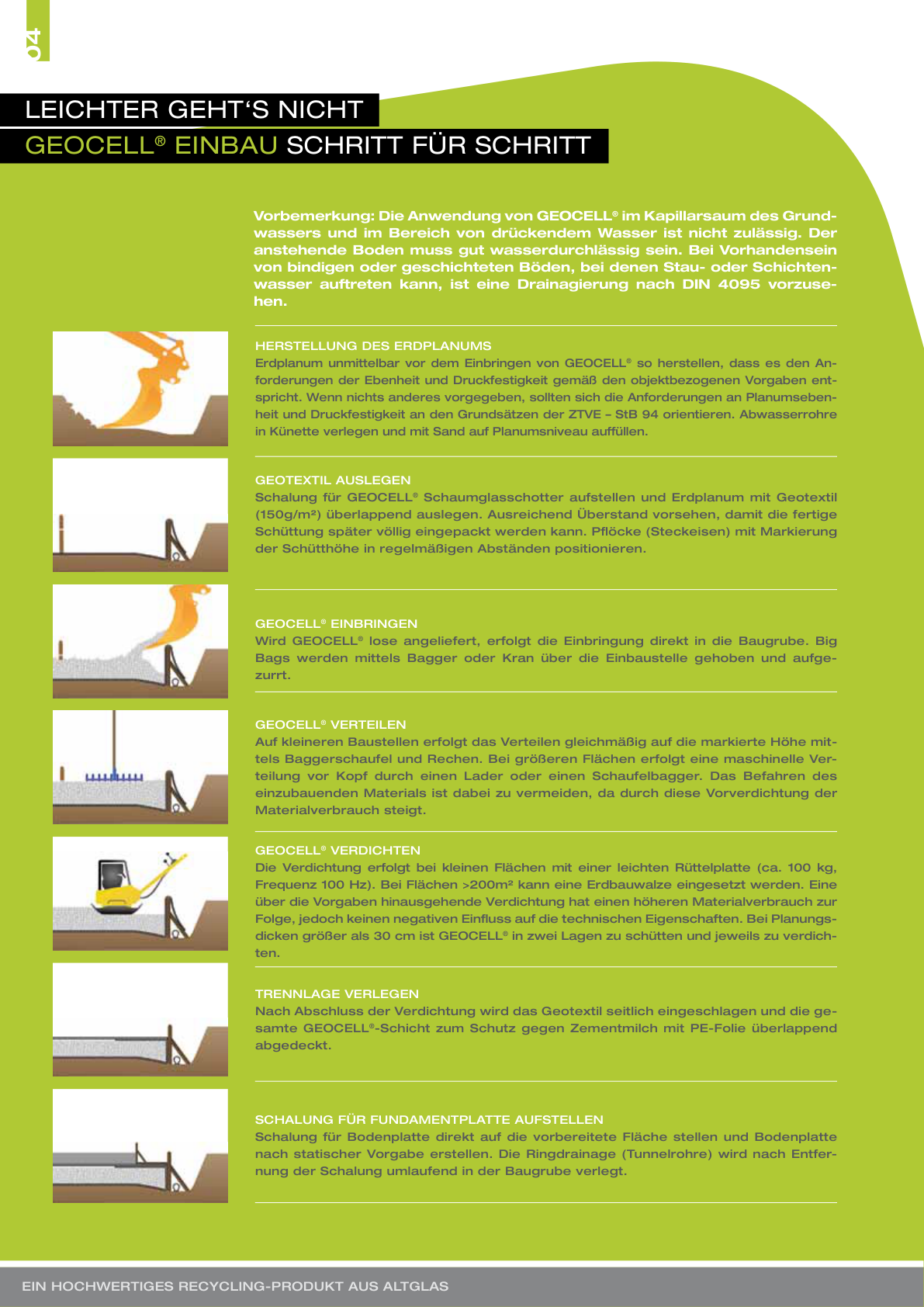

Stap-voor-stap plaatsingsschema voor GEOCELL
Bronschema met de opeenvolgende plaatsingsstappen voor GEOCELL-opbouw.

Typische funderingsopbouwen

1. Niet-onderkelderde vloerplaat

GEOCELL wordt onder de plaat geplaatst als isolerende, capillairbrekende laag. In de bron wordt aangegeven dat in bepaalde configuraties een aparte vorstrand/frostriegel beperkt kan worden door zijdelingse overisolatie.

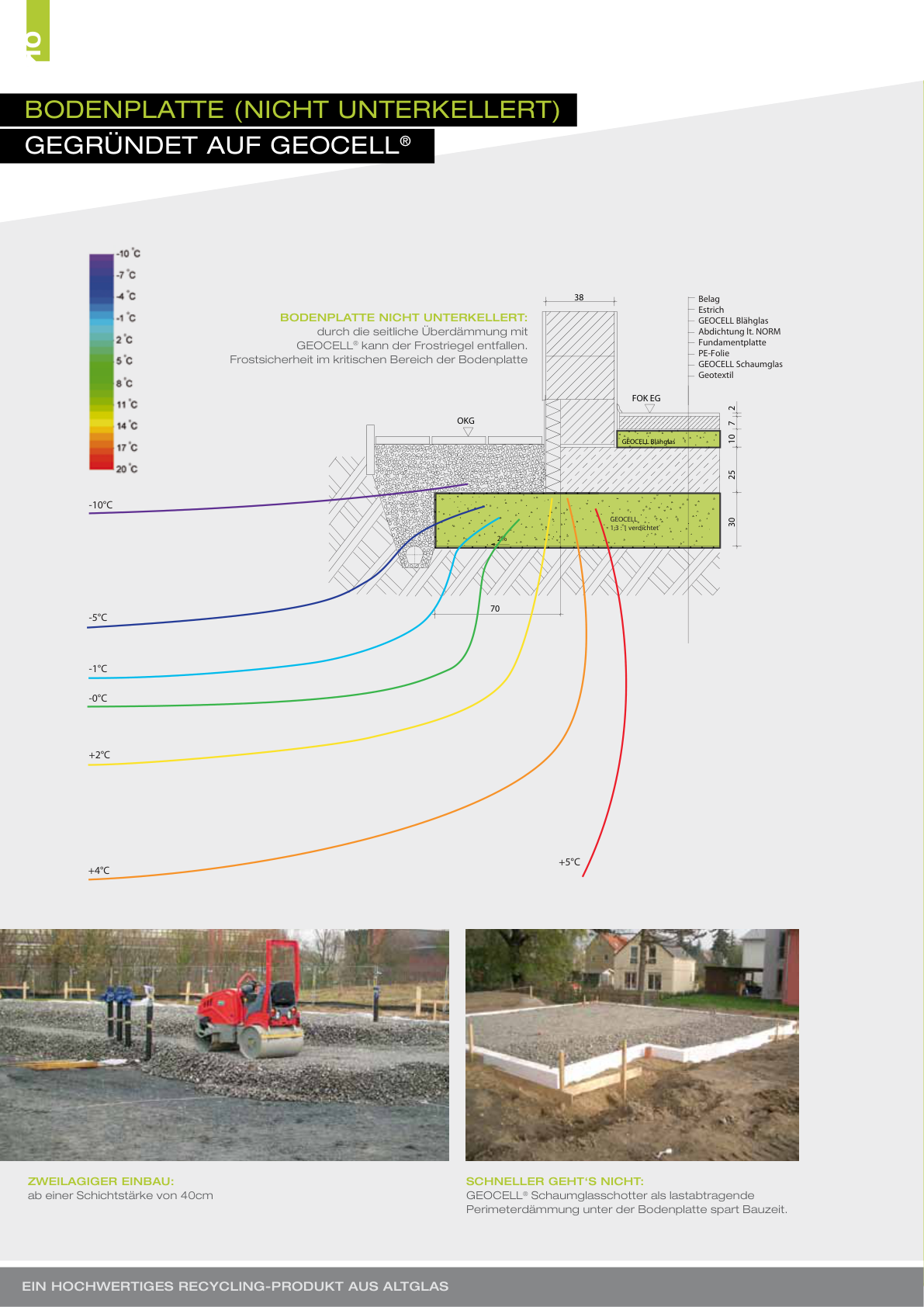

Detail niet-onderkelderde betonplaat op GEOCELL
Principe-opbouw voor vloerplaat op GEOCELL in niet-onderkelderde situatie.

2. Onderkelderde vloerplaat

Ook onder kelderplaten kan GEOCELL worden ingezet. Daardoor verschuift een deel van de isolatielogica naar buitenzijde/onderzijde, zodat binnenopbouw slanker kan blijven.

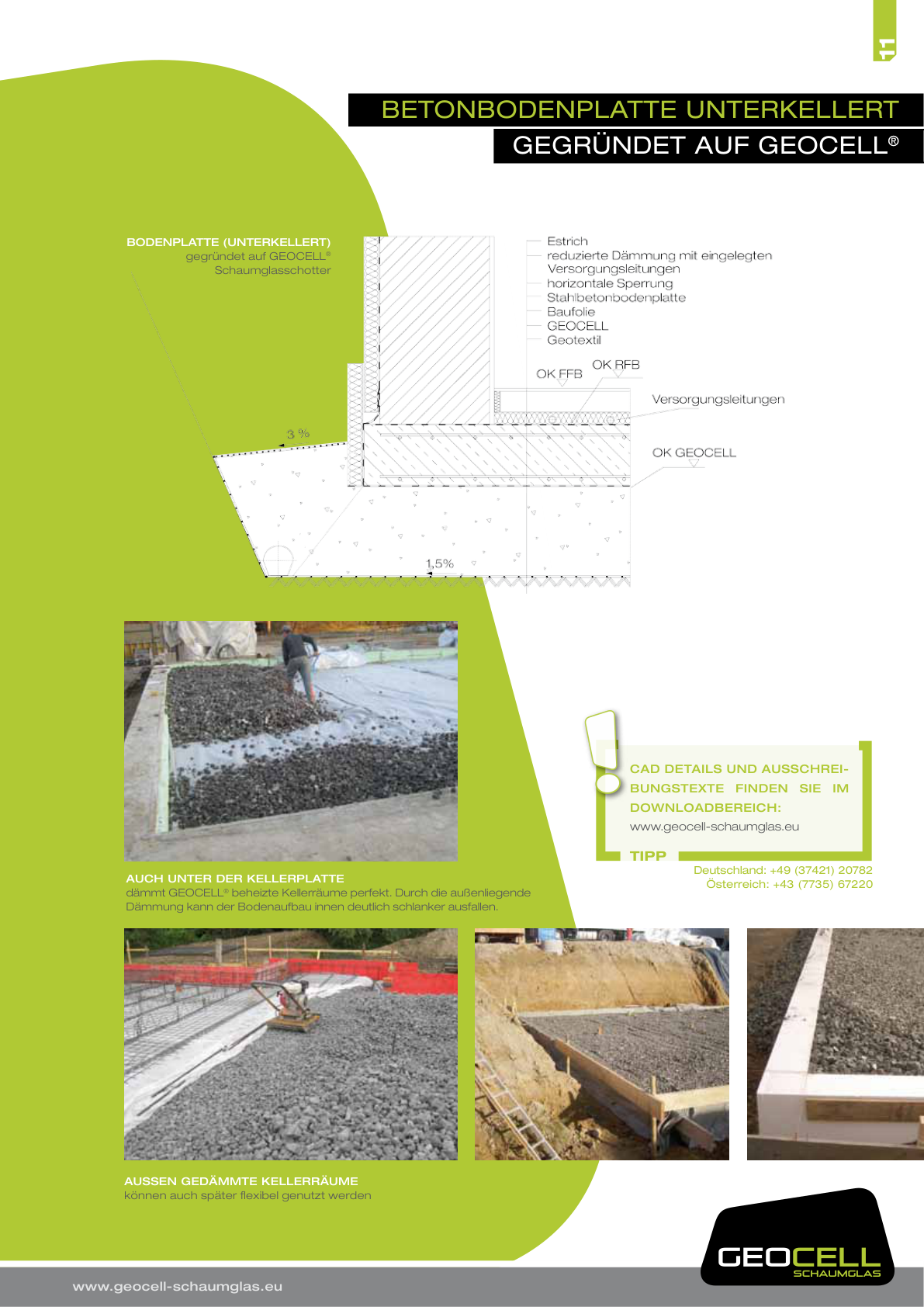

Detail onderkelderde betonplaat op GEOCELL
Principe-opbouw voor kelderplaat op GEOCELL met aandacht voor helling en randdetail.

Renovatie- en aansluitdetails (aangeleverde Eurabo-bladen)

De twee detailbladen tonen hoe GEOCELL in renovatie en bio-ecologische opbouwen kan worden gekoppeld aan verschillende bovenlagen:

  • HSB + polybeton detail: GEOCELL met geotextiel/PE-folie, leidingen in de opbouw en Fermacell bovenlaag.
  • Binnenisolatie kurk detail: GEOCELL onder chape en vloerafwerking, met aansluitdetail aan bestaande muur en kurkisolatie.

Beide bladen bevatten expliciet een disclaimer dat het om een mogelijke oplossingsrichting gaat die per project moet worden gevalideerd.

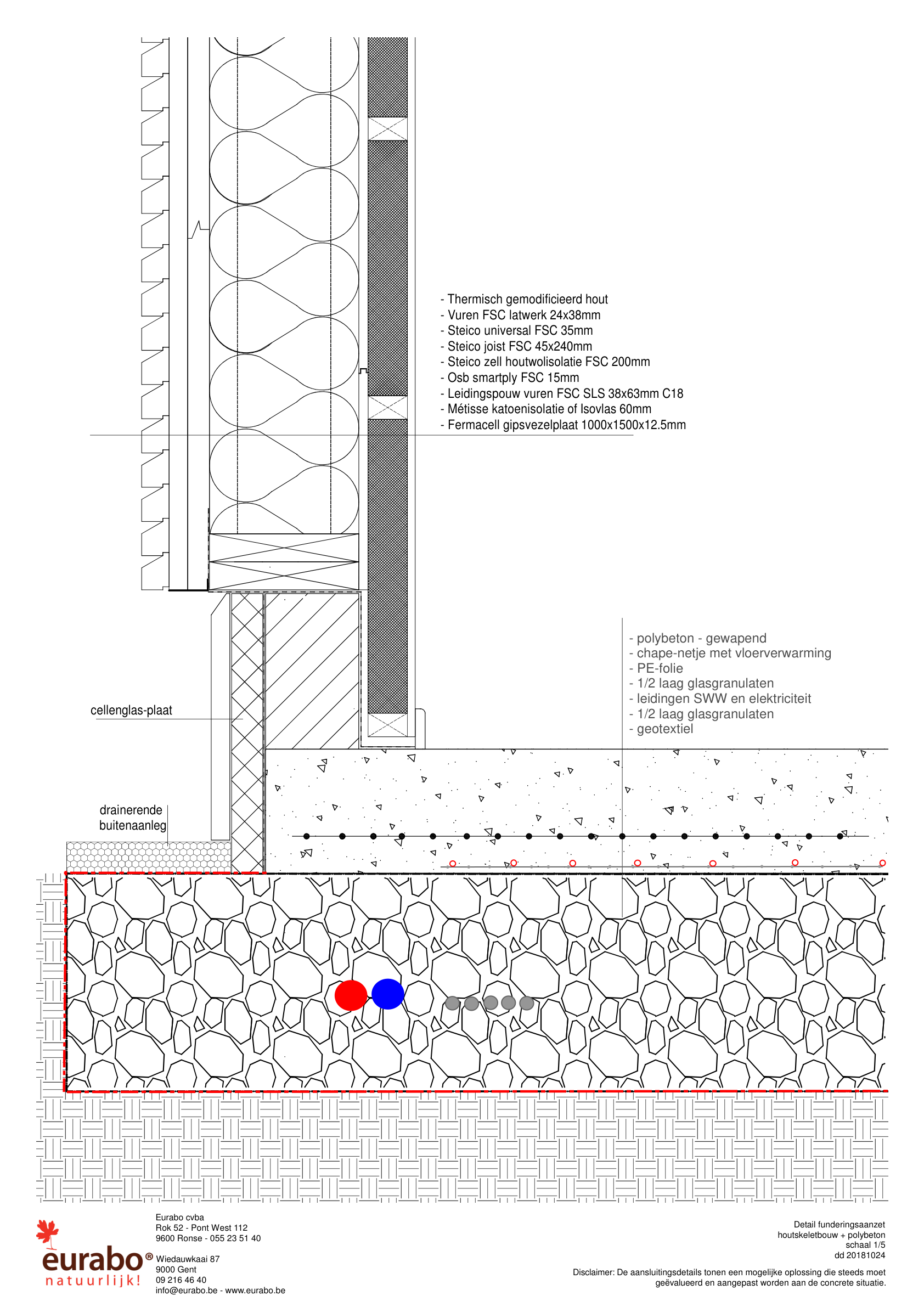

Aansluitdetail houtskeletbouw met polybeton en GEOCELL
Detail funderingsaanzet houtskeletbouw + polybeton met GEOCELL (aangeleverd blad 2018-10-24).

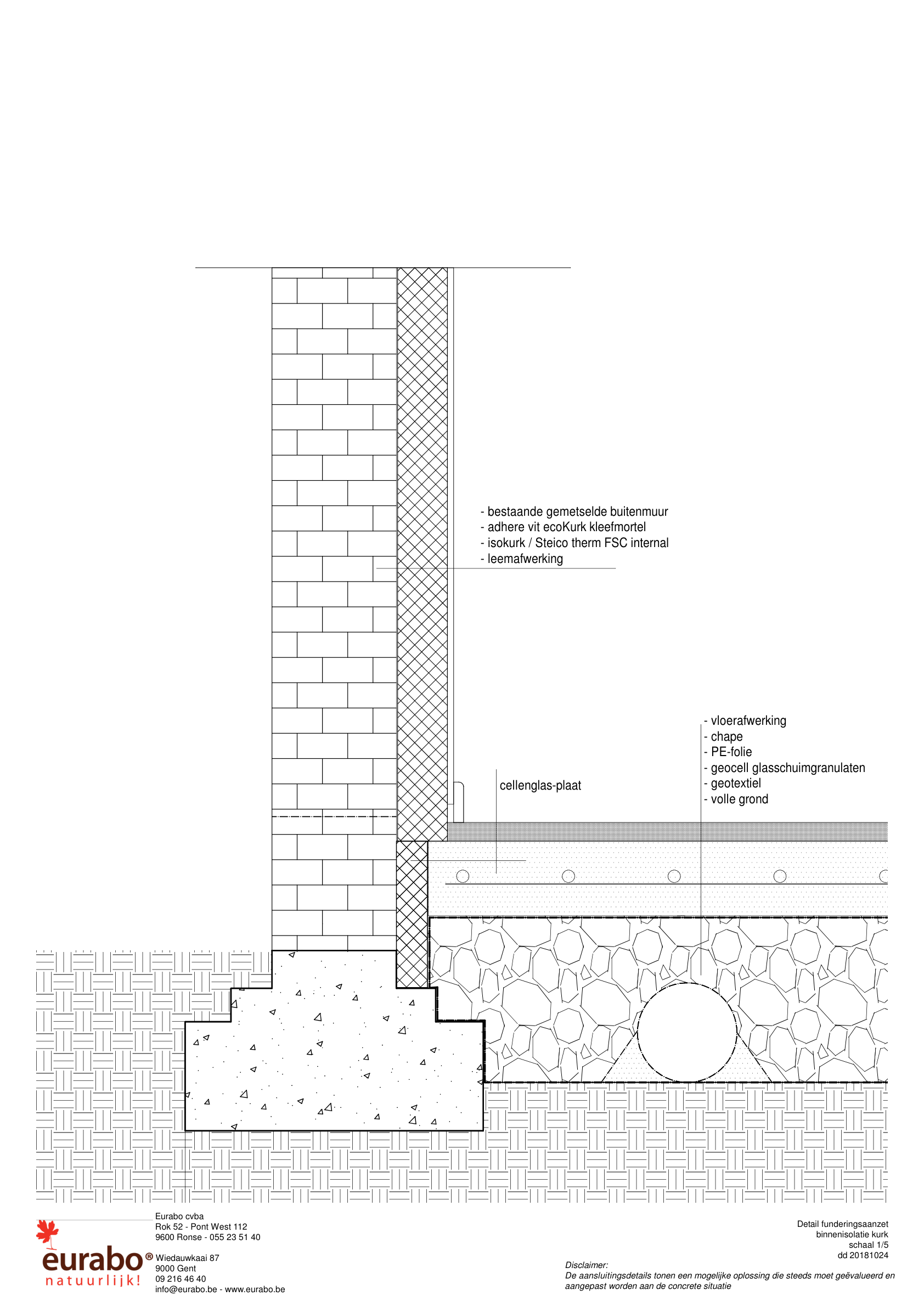

Renovatiedetail met binnenisolatie in kurk en GEOCELL
Detail funderingsaanzet renovatie met binnenisolatie in kurk en GEOCELL.

Combinaties in vloeropbouw

GEOCELL functioneert meestal als onderbouwlaag, niet als directe afwerkdrager. Daarboven komt doorgaans een drukverdelende en/of constructieve laag.

Laag boven GEOCELL Rol in opbouw Aandachtspunt
PE-folie + beton/polybeton Constructieve drukverdeling en draagvloer Juiste scheidingslaag en randdetails tegen cementmelk/vocht
Chape / dekvloer Vlakke afwerkbasis Vereist stabiele onderliggende plaat en correcte droog-/vochtstrategie
Fermacell droge opbouw Droge afbouw op drukvaste tussenschil Niet rechtstreeks op los granulaat; altijd via geschikte dragende tussenlaag
Biobased bovenopbouw (kurk/katoen/isolatie) Thermische en circulaire optimalisatie Aansluitdetails en damptransport integraal uitwerken

Kritische aandachtspunten

  • Geen standaardoplossing bij drukkend water: drainage- en waterbeheersing blijven cruciaal.
  • Verdichting beheersen: te lichte of te zware verdichting verstoort de beoogde prestaties en materiaalhoeveelheid.
  • Scheidingslagen correct leggen: geotextiel en folie zijn essentieel voor stabiliteit en vochtgedrag.
  • Rechtstreekse afwerking vermijden: GEOCELL is geen eindafwerklaag, maar een functionele onderbouw.
  • Projectvalidatie nodig: vooral bij renovatieaansluitingen, funderingsdetails en combinatie met technieken.
