Granab
Verhoogde droge vloeropbouw met sterke akoestische ontkoppeling
Granab is een verhoogd subfloorsysteem met regels, dempende elementen en verstelbare steunen. Het systeem wordt gebruikt in woningen, utiliteit en renovatieprojecten waar je akoestiek, droge plaatsing,techniekruimte en regelbare hoogte wil combineren.
In de aangeleverde documentatie komen vooral de types 3000N, 7000N, 8000W en9000N terug. Deze pagina bundelt de publiek beschikbare systeemdata en de projectinformatie uit de meegegeven offerte.
Plaatopbouw voor woningen en kantoren
De functie van de ruimte bepaalt mee welke plaatopbouw nodig is. RISE SC0296-14 issue 4 beschrijft woonruimtes in belastingscategorie A, met een 22 mm vloerspaanplaat van minstens klasse P6. Voor een kantoorvloer moet de opbouw op het bijbehorende gebruik worden afgestemd.
Op zijn kantoorpagina rekent Granab kantoren tot belastingscategorie B. Voor parket en tapijt noemt de fabrikant deze plaatopbouwen:
- Een 38 mm vloerspaanplaat.
- Twee lagen vloerspaanplaat van elk 22 mm.
- Gifafloor FHB 25.
Granab noemt bij parket en tapijt doorgaans 600 mm tussen de regels; het vereiste raster kan per project verschillen. Stem plaatkwaliteit, steunen, bevestigingen, afwerking en belasting samen af in het montageplan. Akoestische cijfers blijven gekoppeld aan de plaatlagen en afwerking van de beschreven proefopbouw.
Voor onze geplande kantoorproef met Granab is een 38 mm vloerspaanplaat voorzien. Het praktijkverslag zal de werkelijk geplaatste lagen en de ervaringen met die opbouw beschrijven.
Bronnen: Granab: vloeropbouwen voor kantoren en RISE issue 4, pagina's 1 en 3.
Granab-varianten en benodigde vloerhoogte
De regel en het dempende element bepalen mee welke Granab-variant bij de ruimte past. De hoogte van de verstelbare onderconstructie en de totale hoogte van de afgewerkte vloer zijn twee verschillende maten.
| Systeem | Regel en demping | Kenmerk |
|---|---|---|
| 3000N | Staal; dempende elementen van 6 of 12 mm. | Compacte variant voor beperkte opbouwhoogtes. |
| 7000N | Staal; dempende elementen van 6, 12 of 25 mm. | Verhoogde ondervloer met ruimte voor leidingen. |
| 8000W | Houten LVL-regel; dempende elementen van 6, 12 of 25 mm. | Ontwikkeld voor onder meer CLT en andere houten draagvloeren. |
| 9000N | Staal; dempende elementen van 25 of 50 mm. | Voor hoge eisen aan geluid en trillingen; afstemmen met de akoestische studie. |
Van stelhoogte naar afgewerkte vloer
Voor de compacte 3000N vermeldt Granab op de productpagina en in het productblad een verstelbare hoogte van 30-180 mm, exclusief vloerbekleding. De plaatlagen en afwerking boven de regels vragen bijkomende hoogte. Leg voor ieder systeem de gekozen regel, demper en steunen vast in het maatplan; een algemeen hoogtebereik is geen legdetail voor elke variant.
Meet de beschikbare hoogte vanaf de draagvloer tot het peil van de afgewerkte vloer. Trek daarvan de dikte af van alle lagen boven de regels: draagplaten, een eventuele verwarmingsopbouw, onderlagen of lijm en de eindafwerking. Wat overblijft, is de beschikbare hoogte voor de Granab-onderconstructie. Controleer dit ook bij het hoogste punt van een ongelijke draagvloer.
Bij onze geplande kantoorproef telt de voorziene 38 mm vloerspaanplaat dus mee in de totale vloerhoogte. De ruimte onder de platen is bovendien geen volledig vrije leidingruimte: regels, steunen en eventuele isolatie nemen er plaats in. Extra hoge constructies met aanvullende draagprofielen vragen een afzonderlijk ontworpen opbouw.
Bronnen: de productpagina's per systeem in de tabel, het productblad 3000N en de Granab-systeemcatalogus (onderconstructie en bovenlagen: pagina's 6, 11 en 13; extra hoge opbouw: pagina 61). Geraadpleegd op 15 oktober 2026.
Technische kerncijfers (aangeleverde bronnen)
| Systeemgewicht (Granab-drager) | ca. 5 kg/m² (volgens presentatie; exclusief bovenlagen) |
|---|---|
| Vergelijkende traditionele topping | ca. 100-200 kg/m² (presentatieclaim) |
| Toepassingscategorie in type approval | Load category A (residentieel), corrosiviteitsklasse C1 |
| Beloopbaarheid | Na plaatsing van geschikte plaatlaag (bijv. 22/38 mm chipboard en/of gipsplaat). |
| Technieken | Leidingen en installaties kunnen in de luchtspouw tussen draagvloer en afwerkvloer worden opgenomen. |
| Vloerverwarming | Mogelijk via o.a. groefplaten en EPS-verwarmingsplaten in de bovenopbouw. |
| Herbruikbaarheid | In de presentatie expliciet gepositioneerd als 100% demonteerbaar/herbruikbaar systeem. |
Akoestische prestaties
Granab is ontwikkeld als akoestisch ontkoppelde ondervloer. RISE issue 4 beschrijft proeven op een stijve betonnen draagvloer, met een 22 mm vloerspaanplaat, rag board en 15 mm houten vloerafwerking. De waarden hieronder zijn de gerapporteerde contactgeluidverbetering van die proefopbouwen, niet het gemeten geluidsniveau in een afgewerkt gebouw.
| Configuratie | Resultaat | Bron |
|---|---|---|
| 7000 N6 + 22 mm vloerplaat + 15 mm houtvloer | Ln,w verbetering ca. 26 dB | RISE SC0296-14 (issue 4) |
| 7000 N12 + vergelijkbare opbouw | Ln,w verbetering ca. 29 dB | RISE SC0296-14 (issue 4) |
| 8000 W6 + 22 mm vloerplaat + 15 mm houtvloer | Ln,w verbetering ca. 27 dB | RISE SC0296-14 (issue 4) |
| 8000 W12 + vergelijkbare opbouw | Ln,w verbetering ca. 30 dB | RISE SC0296-14 (issue 4) |

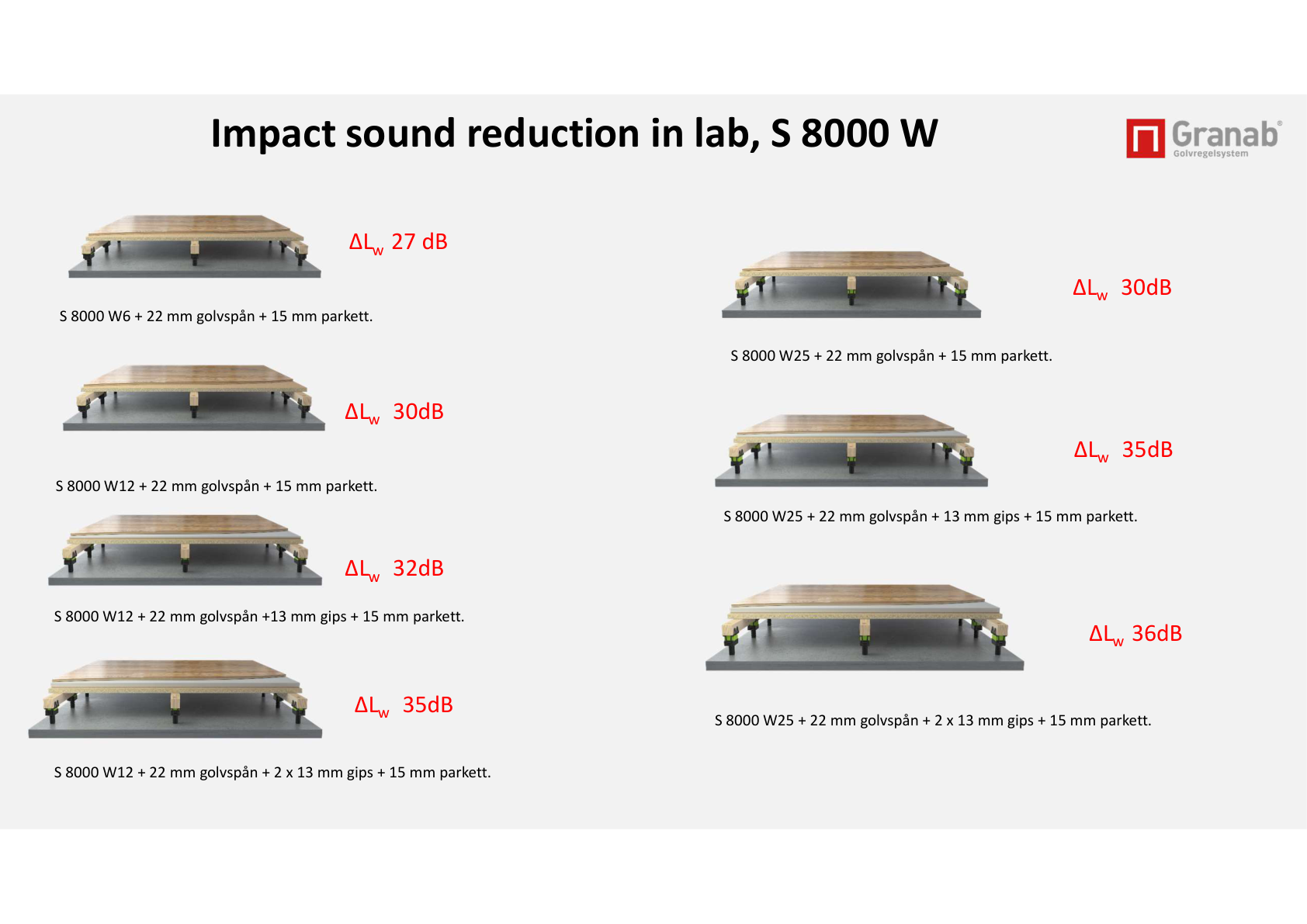

| 8000 W12/W25 met bijkomende gipslagen | ΔLw ca. 32-36 dB | Granab presentatie 2024-01-28 |
Bovenlagen, afwerkingen en combinaties
De offerte en presentatie tonen meerdere opbouwpakketten bovenop de Granab-structuur. De keuze van bovenlagen bepaalt stijfheid, akoestiek, afwerkingsvrijheid en compatibiliteit met vloerverwarming.
| Bovenlaag | Indicatieve dikte | Gebruik |
|---|---|---|
| Chipboard Contifloor | 22 mm | Standaard droge draaglaag boven Granab. |
| Chipboard Compactfloor | 38 mm | Hogere stijfheid/akoestische massa in de opbouw. |
| Chipboard Tempo (gegroefd) | 22 mm | Integratie van vloerverwarmingsleidingen in de plaat. |
| Floore EPS-board | 17 mm | Bovensysteem voor vloerwarming in droge opbouw. |
| Vloergipsplaat | 12,5 mm | Extra laag voor akoestiek/stijfheid/afwerkingsvoorbereiding. |

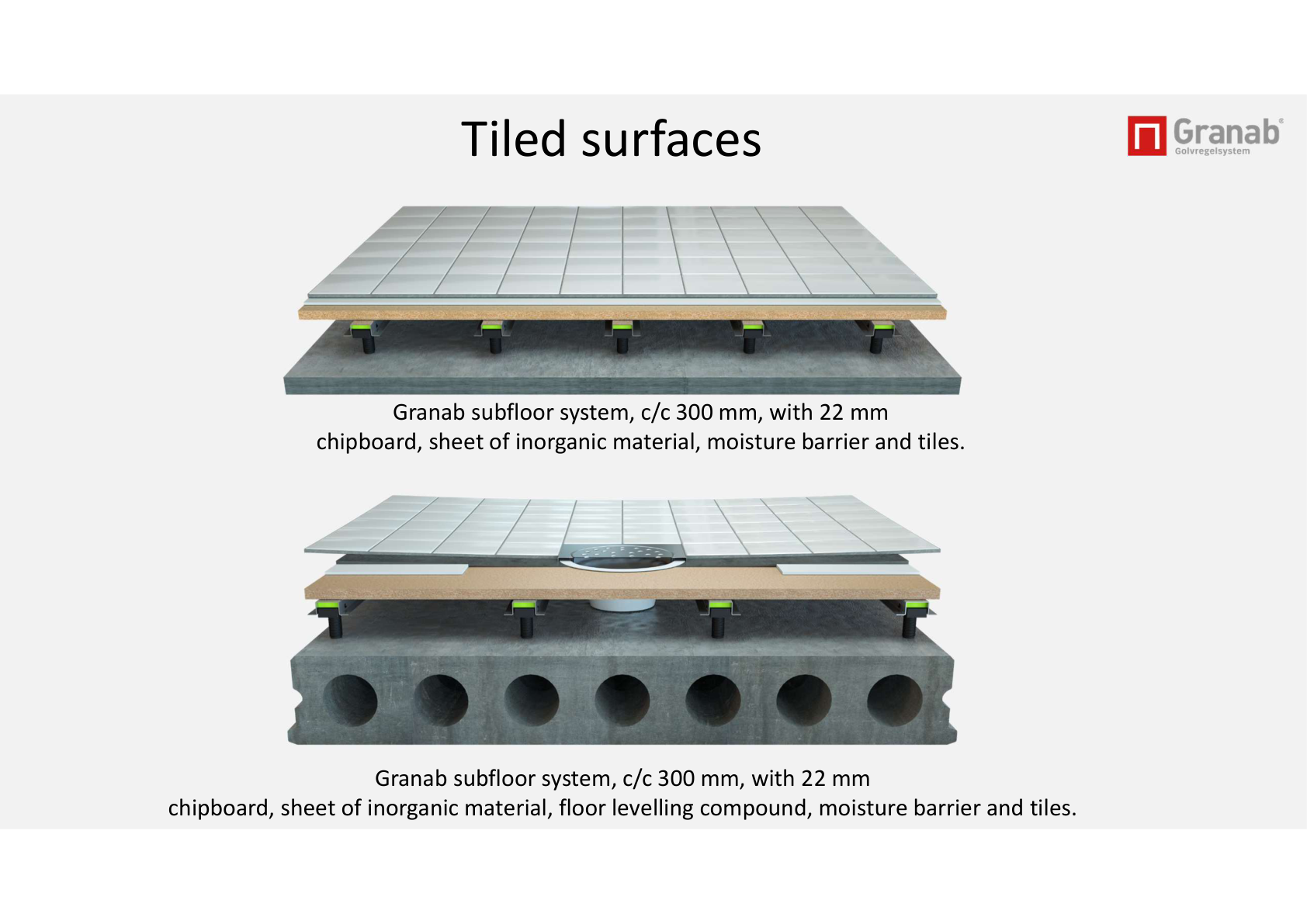

| Tegelopbouw | projectafhankelijk | Volgens presentatie met c/c 300 mm en minerale tussenlagen. |
Plaatsing in grote lijnen
- Voorbereiden van ondervloer: vlakheid, peilen en aansluitdetails bepalen.
- Systeemlayout vastleggen: prefab regellengtes per ruimte en montageplan gebruiken.
- Regels en steunen plaatsen: op raster (typisch c/c 600 mm), op hoogte regelen en ontkoppeling respecteren.
- Bovenlaag opbouwen: plaatmateriaal verlijmen/schroeven volgens richtlijnen, inclusief eventuele gipslagen.
- Afwerking en details: randstroken, wanddoorvoeren, tegeldetails en vloerverwarmingslagen projectspecifiek afstemmen.
| Praktisch raster | c/c 600 mm standaard, c/c 300 mm voor tegelscenario's |
|---|---|
| Prefablogica | Regels op maat en gemarkeerd per ruimte, met premontage van dempers |

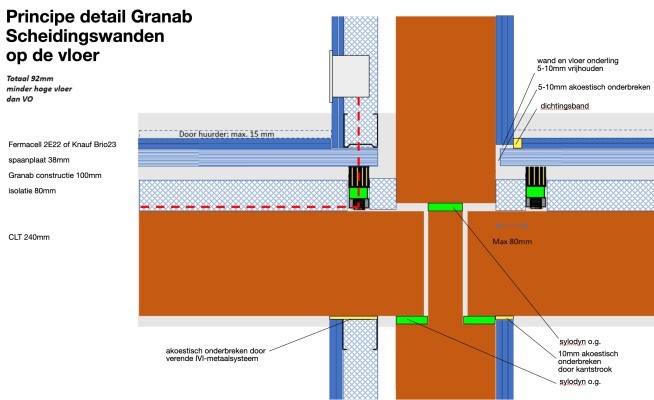

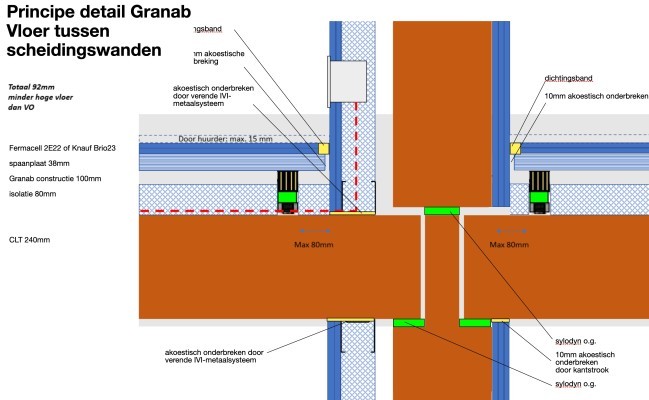

| Binnenwanden | Detailering op ontkoppeling en doorbuiging afstemmen (zie detailbeelden) |
Milieu-impact en circulariteit (gepubliceerde vergelijkingen)

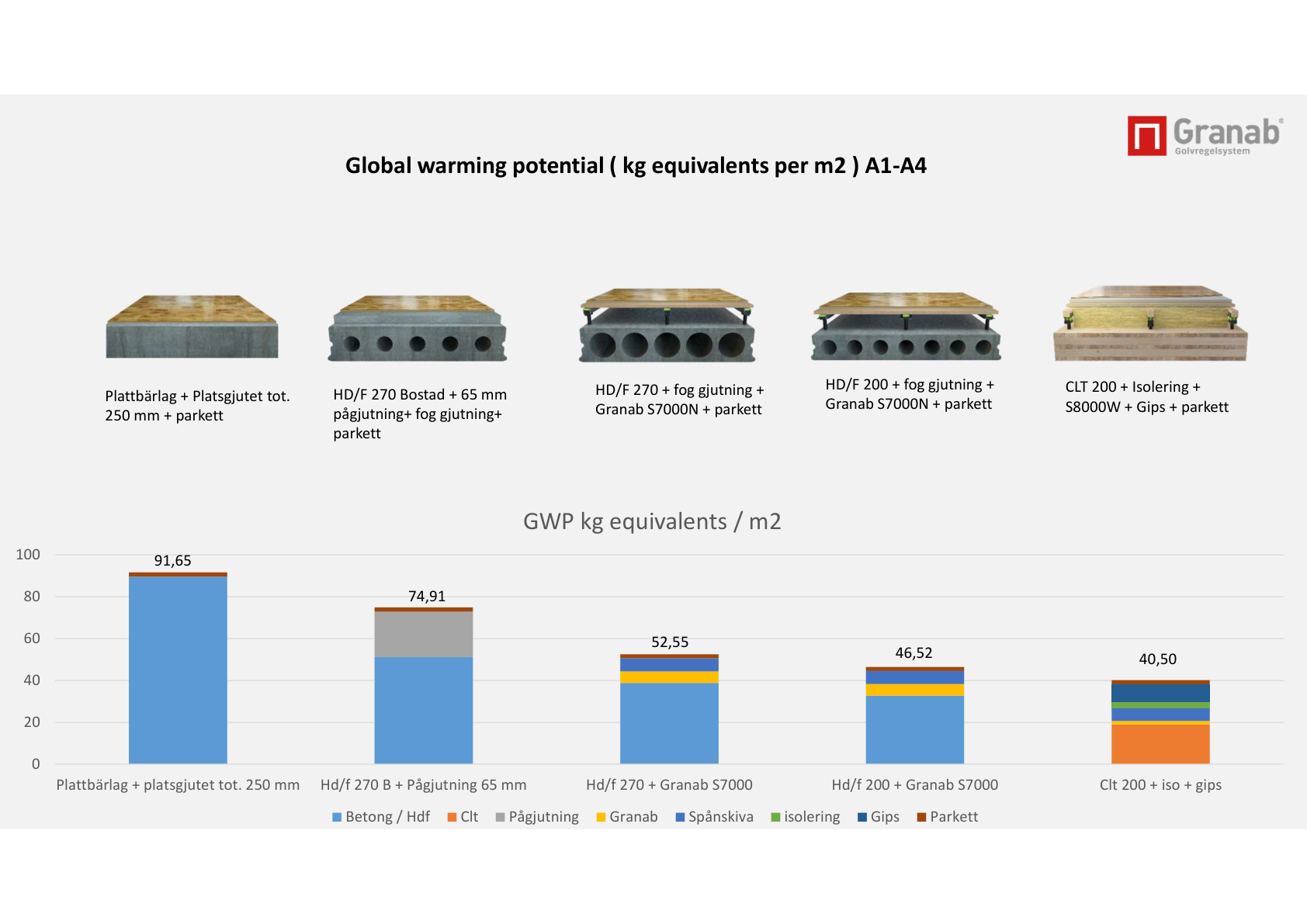

In de presentatie staan vergelijkende LCA-grafieken (A1-A4) waarin Granab-opbouwen lager scoren dan verschillende klassieke betonvarianten. Als indicatie worden onder meer volgende totalen getoond:
- ca. 91,65 kg CO2-eq/m² voor een klassieke 250 mm betonopbouw met parket (referentie in de slide)
- ca. 46,52-52,55 kg CO2-eq/m² voor Granab S7000-varianten in de getoonde vergelijkingen
- ca. 40,50 kg CO2-eq/m² voor een CLT + isolatie + S8000W + gips + parketconfiguratie in de slide
Deze waarden zijn scenario-afhankelijk en geen universele productwaarde. Gebruik ze als richtinggevend en valideer altijd met projectspecifieke LCA/EPD-data.
Kritische aandachtspunten
- Toepassingsgebied: de RISE-goedkeuring beschrijft woonruimtes in belastingscategorie A. Voor kantoren beschrijft Granab een aangepaste plaatopbouw; zie woningen en kantoren.
- Akoestiek is detailgevoelig: randstroken, wandkoppelingen, doorvoeren en gekozen bovenlagen bepalen het eindresultaat.
- Tegelopbouw vraagt dichter raster: in de bronpresentatie wordt c/c 300 mm voorzien voor tegelscenario's.
- Vloerverwarming integraal ontwerpen: leidingsysteem, platen, afwerking en regelstrategie als totaalpakket valideren.
- Belastingsklasse expliciet checken: vooral bij zware puntlasten, utiliteit en afwijkende afwerkingen.
